華盛頓中國城石雕牌樓的設計

發布時間：2016-03-29 09:27:23 閱讀：19306

關于石雕牌坊的設計

華盛頓中國城石雕牌樓的設計,是在我公司主任工程師龐樹義同志主持下進行的。筆者承擔了總體方案設計、技術設計及繪制施工圖的工作,邊精一同志負責彩畫及裝飾紋樣設計,參與設計制圖工作的還有易斌同志等。我國的古典牌樓,有木結構、石結構、以木為骨磚石混合三種基本結構形式。

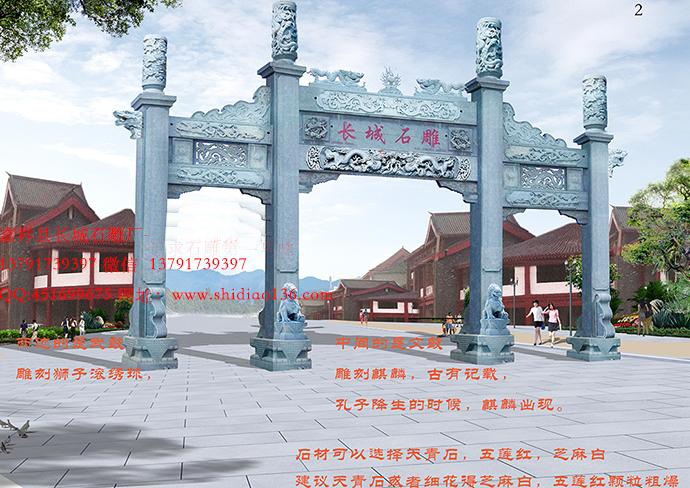

石雕牌坊樣式圖片

華盛頓中國城石牌樓采用的是石雕牌樓的形式。在赴美考察之前,我們曾準備在那里建一座四柱三間七樓牌樓,并帶去了初步方案,經過實地勘察,發現現場情況與我們原來的想象有較大出入。牌樓座落的H街,是華盛頓中國城最主要的一條街道,路面寬闊(凈寬56,折合公制 17.07m),交通流量大、車速快,不具備在馬路上立柱子的條件。皇家石牌坊,園林牌坊石雕,園林牌坊

根據這種特殊情況,只好將原來四柱三間七樓的形式,改為四柱三間七樓的形式。這一變化,對石雕牌樓的方案設計和結構設計都帶來的許多難題。

(一):關于方案的確定方案設計既要考慮功能要求,又要保持牌樓的傳統建筑風格。我們采取二柱落地支承額枋(即通梁)下架顯一開間;額枋以上保留原有明柱,并將其改為懸空柱,仍保持三開間的形式。（更多牌樓設計請參考石牌坊設計五大要點是什么）。

上面七座檐樓按明、次、邊、夾的順序?qū)ΨQ排列,高低錯落,跌宕起伏、主次分明,富于韻律和節奏感。這樣處理,不僅滿足了交通功能要求,而且使三間七樓這種較優秀的建筑形式得到了保留,較園滿地體現了中國古典石雕牌坊的傳統建筑風格。牌坊設計圖，牌坊尺寸圖

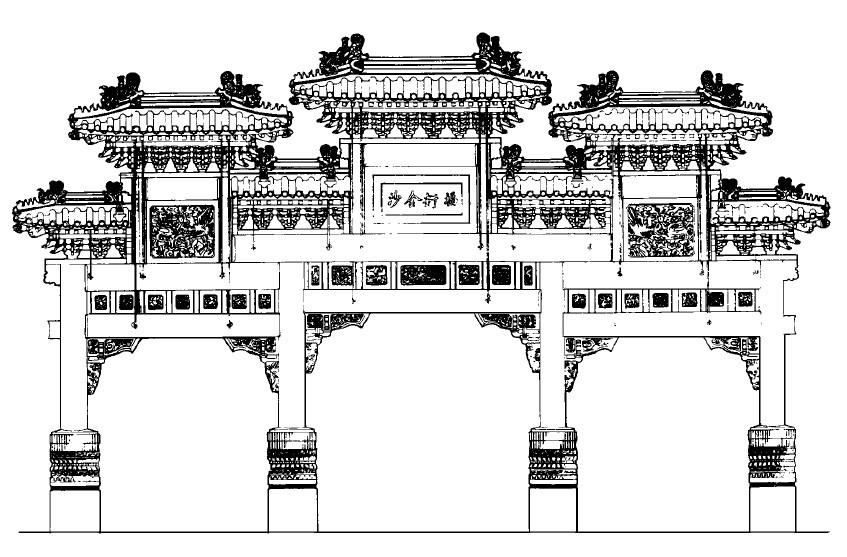

這種四柱落地的大跨度石雕牌樓,必須將明、次間的大小額枋貫通一體,形成一道通梁,才能滿足結構要求。若按傳統造型,三開間牌樓的明間額枋要與次間額枋錯開，小額枋立面高度要協調。 (下圖是四柱三間七樓石雕牌坊設計圖), 皇家牌樓,北京牌樓,官式牌樓,石雕牌樓,石牌樓,牌樓設計圖
